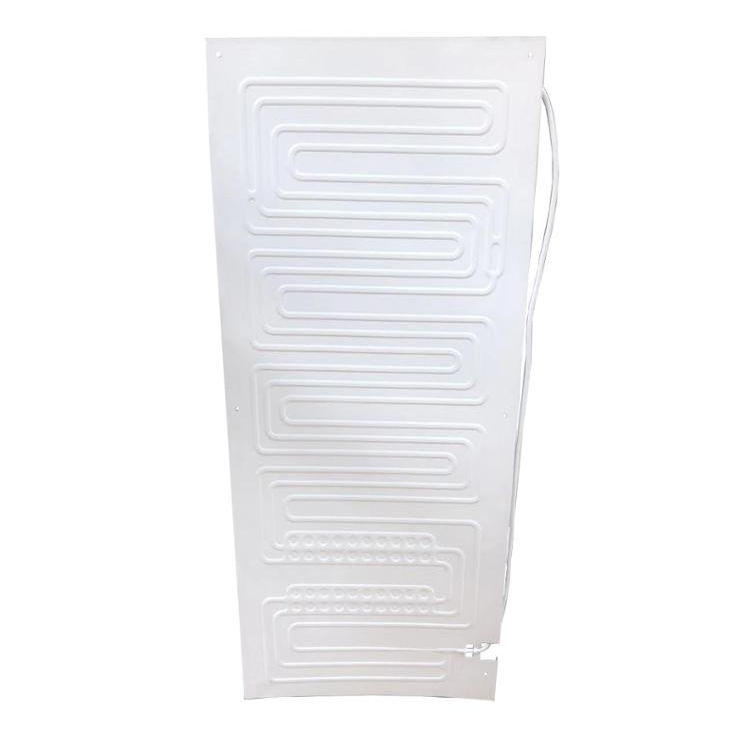

Comprensión de la función de los evaporadores de refrigeración

Cómo los evaporadores de refrigeradores absorben el calor mediante el cambio de fase

Transición de líquido a vapor: el proceso termodinámico fundamental

Dentro de un refrigerador, el evaporador funciona absorbiendo calor cuando el refrigerante líquido cambia de estado de líquido a gas. A medida que este refrigerante circula por las serpentinas metálicas ubicadas en el interior del aparato, extrae calor de todo lo almacenado en el compartimento del refrigerador. Lo interesante de este proceso es que, aunque se está absorbiendo energía, la temperatura real del refrigerante no aumenta mucho durante esta transformación. En cambio, la mayor parte de esa energía se destina a provocar el cambio de fase, lo cual requiere aproximadamente 150 BTU por libra para refrigerantes típicos como el R-134a o el R-600a. Todo esto ocurre a temperaturas bastante bajas, que oscilan entre -15 °F y unos 20 °F bajo cero (-26 °C a -7 °C). Estas condiciones específicas dependen de la presión existente en el sistema y del tipo de refrigerante utilizado. Básicamente, todo este proceso, en el que la temperatura permanece relativamente constante mientras el refrigerante se evapora, constituye la base del funcionamiento de la mayoría de los sistemas de refrigeración modernos actuales.

Convección, conducción y transferencia de calor por superficie en operación real

La absorción de calor funciona mediante tres procesos principales que actúan conjuntamente: convección, conducción e intercambio de calor en la superficie. El aire cálido del interior del sistema fluye sobre la superficie del serpentín aletado del evaporador, ya sea ascendiendo de forma natural o siendo impulsado por ventiladores, según la configuración del sistema. En el segundo paso, el calor se transfiere a través de las aletas y tubos metálicos, generalmente fabricados de cobre o aluminio, hasta alcanzar el refrigerante contenido en su interior. En el punto donde el refrigerante entra en contacto con los tubos metálicos, el diseño adecuado resulta fundamental. Los fabricantes optimizan aspectos como la separación entre aletas, el diámetro de los tubos y la disposición general del serpentín para lograr un mayor contacto y turbulencia, maximizando así la transferencia de calor. Aumentar el área superficial mejora generalmente la eficiencia en un rango aproximado del 15 % al 25 %, siempre que nada obstruya el flujo de aire. Sin embargo, la formación de escarcha genera problemas graves: tan solo un cuarto de pulgada (6,35 mm) de hielo actúa como aislamiento, reduciendo la capacidad de transferencia de calor hasta en un 70 %. Esto obliga a los compresores a trabajar con mayor esfuerzo y durante períodos más prolongados, lo que, obviamente, incrementa el consumo energético y los costes de mantenimiento con el tiempo.

Integración del evaporador del refrigerador en el ciclo completo de refrigeración

Sincronización con el compresor, el condensador y el dispositivo de expansión

El evaporador desempeña un papel clave en todo este ciclo del sistema. Al absorber calor y transformarlo todo en vapor, el refrigerante abandona la sección del evaporador y se dirige hacia el compresor. Allí se comprime intensamente y se calienta considerablemente. ¿Qué ocurre a continuación? Este vapor caliente y a alta presión llega a la unidad del condensador, donde cede calor al medio que lo rodea y vuelve a su estado líquido. Luego sigue la etapa de expansión, que normalmente se lleva a cabo mediante un tubo capilar o bien mediante una válvula de expansión termostática. Esta etapa provoca una caída brusca de presión que enfría nuevamente el refrigerante, generando una mezcla de líquido y vapor adecuada para retornar al evaporador. Que todas estas partes funcionen correctamente en conjunto es fundamental. Si algo no coincide —por ejemplo, si el condensador es demasiado pequeño o si se carga excesivo refrigerante en el compresor—, todo el sistema puede perder aproximadamente un 30 % de su eficiencia. La mayoría de los profesionales del sector ya conocen este hecho y se centran en garantizar que los componentes se adapten correctamente a la carga de trabajo prevista, en mantener la cantidad adecuada de refrigerante y en asegurar un buen flujo de aire en todas las zonas de intercambio térmico.

Métodos de alimentación de refrigerante: expansión seca frente a sistemas inundados (gas de flash)

Los evaporadores reciben el refrigerante en dos configuraciones principales, cada una adecuada para distintas aplicaciones y requisitos de rendimiento:

Los sistemas de expansión seca funcionan permitiendo que el refrigerante entre como una mezcla que se transforma completamente en vapor antes de salir del serpentín. Esta configuración depende en gran medida de una dosificación precisa y es común en electrodomésticos porque es sencilla, requiere menos refrigerante en total y es más fácil de reparar cuando surgen problemas. Los sistemas inundados mantienen un nivel constante de refrigerante líquido circulando a través del evaporador. Esto permite una mejor absorción de calor en toda el área superficial y ofrece aproximadamente un 10 al 15 % más de eficiencia térmica en comparación con los métodos de expansión seca. Sin embargo, existe un inconveniente: estas configuraciones inundadas requieren equipos independientes para separar el vapor del líquido, implican procedimientos complejos de manejo del refrigerante y exigen materiales que no se corroidan con el tiempo. Por eso, las aplicaciones industriales tienden a favorecerlos más que las residenciales. Ambos tipos experimentan caídas de eficiencia cuando se forma escarcha en condiciones húmedas, lo que hace que unas técnicas adecuadas de descongelación sean absolutamente esenciales para mantener los niveles de rendimiento.

Factores clave de rendimiento y desafíos operativos para los evaporadores de refrigerador

Acumulación de escarcha, restricciones del flujo de aire e impacto del mantenimiento del serpentín

Cuando se trata de problemas con el evaporador, la acumulación de escarcha sigue siendo el mayor dolor de cabeza tanto para los técnicos como para los responsables de instalaciones. Una vez que la escarcha supera un espesor de aproximadamente un cuarto de pulgada, la transferencia de calor disminuye drásticamente entre un 20 y un 30 %. Esta capa de escarcha actúa como aislamiento, lo que obliga a los compresores a esforzarse más y eleva las facturas energéticas en aproximadamente un 30 %. Las cosas empeoran aún más cuando el caudal de aire se restringe. Los filtros sucios, las baterías empolvadas o las rejillas de ventilación obstruidas pueden reducir la potencia frigorífica en otro 15 % aproximadamente. El mantenimiento regular marca toda la diferencia aquí. Limpiar las baterías cada tres meses y revisar los sistemas de descongelación dos veces al año mantiene el sistema funcionando sin problemas. Omitir estas revisiones básicas hará que los costos aumenten rápidamente. Peor aún, las averías totales del sistema tampoco son infrecuentes. Los datos del sector correspondientes a 2023 indican que las facturas de reparación por daños en los compresores suelen oscilar entre cuatrocientos y seiscientos dólares, una cifra que nadie desea ver en una factura.

Diseño e influencias ambientales: compatibilidad con el refrigerante, superficie, humedad y resistencia a la corrosión

La fiabilidad a largo plazo del evaporador depende de cuatro consideraciones de diseño interrelacionadas:

• Compatibilidad del Refrigerante : Los refrigerantes más recientes de olefinas hidrofluoradas (HFO), como el 2,3,3,3-tetrafluoroprop-1-eno (R-1234yf), exigen recubrimientos internos especializados para prevenir fugas microscópicas y degradación de los materiales.
• Optimización del Área Superficial : Aunque una mayor densidad de aletas mejora la transferencia de calor, superar las 14 aletas por pulgada en condiciones húmedas (>60 % HR) favorece la formación de bloqueo por escarcha, lo que reduce el caudal de aire y desencadena ciclos prematuros de descongelación.
• Gestión de la humedad : Cada incremento del 10 % en la humedad relativa ambiente requiere aproximadamente un 7 % más de ciclos de descongelación para mantener un rendimiento estable del serpentín, según las directrices de ingeniería de refrigeración de ASHRAE.
• Resistencia a la corrosión en entornos costeros o con alta concentración de sal, la corrosión del evaporador se acelera tres veces en comparación con las zonas del interior, lo que exige el uso de aleaciones de aluminio o tubos recubiertos con polímeros. Las aleaciones resistentes a la corrosión prolongan la vida útil del evaporador un 40 % en condiciones agresivas, lo que convierte la selección de materiales en un factor determinante del costo total de propiedad.

Estas variables determinan conjuntamente si un evaporador ofrece años de funcionamiento silencioso y eficiente, o bien se convierte en una fuente recurrente de tiempos de inactividad y gastos de reparación.
